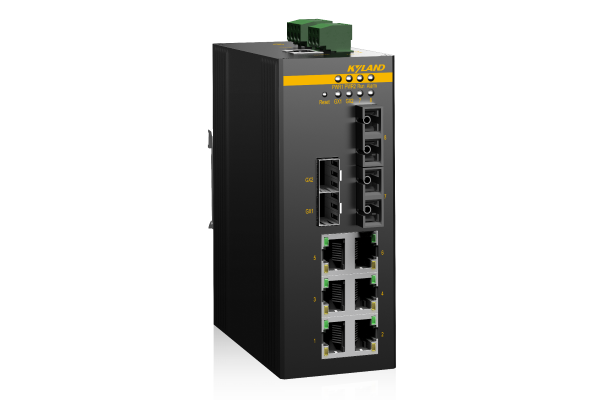

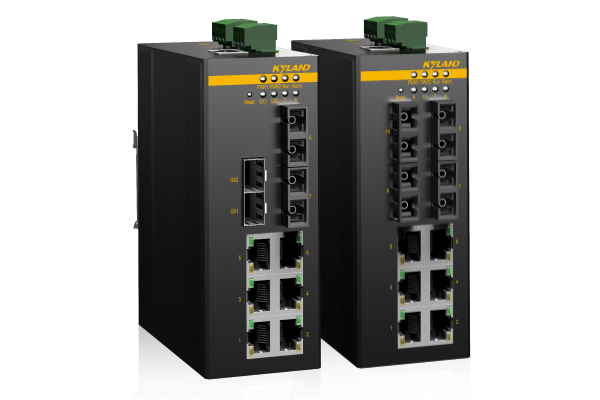

SICOM3000

8+2G/10端口二層網管型卡軌式交換機

產品簡介

SICOM3000系列是低功耗二層卡軌式管理型工業以太網交換機，支持2個100/1000M SFP接口+2個100Base-FX接口+6個百兆電口，或4個100Base-FX接口+6個百兆電口，提供12V/24V/48V電源輸入型號，滿足不同行業的應用需求。SICOM3000支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM3000具有IP40防護的金屬外殼，抗強振動的卡軌座，-40℃-+85℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。產品已廣泛應用于風電，配網，交通，石油石化，工廠自動化等工業領域。

關鍵特性

支持2個100Base-X, 1000Base-X SFP接口，2個100Base-FX接口，6個百兆電口

支持4個100Base-FX接口，6個百兆電口

支持冗余協議：DT-Ring(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP

支持安全技術：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用戶分級，端口隔離

支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件

支持DDM

IP40防護等級

性能參數

軟件功能
	交換功能	支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控支持端口限速支持端口風暴抑制
	冗余技術	支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP
	組播技術	支持IGMP Snooping 支持GMRP 支持靜態組播
	安全技術	支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級支持端口隔離支持IP Source Guard
	服務質量管理	支持QoS, 802.1p(CoS), DSCP 支持SP, WRR隊列調度支持ACL
	工業協議	支持EtherNet/IP 支持Modbus/TCP
	管理與維護	支持Console, Telnet, WEB管理方式支持SNMPv1/v2c/v3，可通過Kyvision集中管理支持FTP/TFTP/HTTP方式軟件升級支持FTP/TFTP/HTTP方式配置文件上傳下載支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警，溫度告警支持DDM (SFP接口) 支持環路檢測支持RMON 支持端口鏡像支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6
	IP管理	支持DHCP server/snooping/client, DHCP Option 82 支持ARP
	時鐘管理	支持SNTP Client 支持NTP Client 支持時區和夏令時配置
	路由	支持靜態路由
產品規格
	技術參數	標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP)
	交換屬性	優先級隊列 8 VLAN數 4094 VLAN ID 1～4093 組播組數 511 MAC表 8K 包緩沖區 4.1Mbit 包轉發率 4.2Mpps 交換延遲 <5μs 超長幀長度 10000 bytes
	接口	千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口百兆端口 100Base-FX, 單/多模,SC接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max, 2A Max
	指示燈	前面板指示燈運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT, Speed(電口);Link/ACT(光口)
	按鈕	Reset:支持重啟和恢復默認配置
	電源	輸入電壓 12-48VDC 接入端子 4芯5.08mm間距插入式端子功率 <7.6W 過載保護支持反接保護支持冗余保護支持
	機械結構	外殼金屬材質散熱方式自然冷卻,無風扇防護等級 IP40 尺寸 53.6mm×135mm×108mm (W×H×D) 重量 0.6Kg 安裝方式 DIN卡軌式或壁掛式
	環境	工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露
	質保	MTBF 473257h 保修期 5年
	認證	CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4
	行業標準	EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

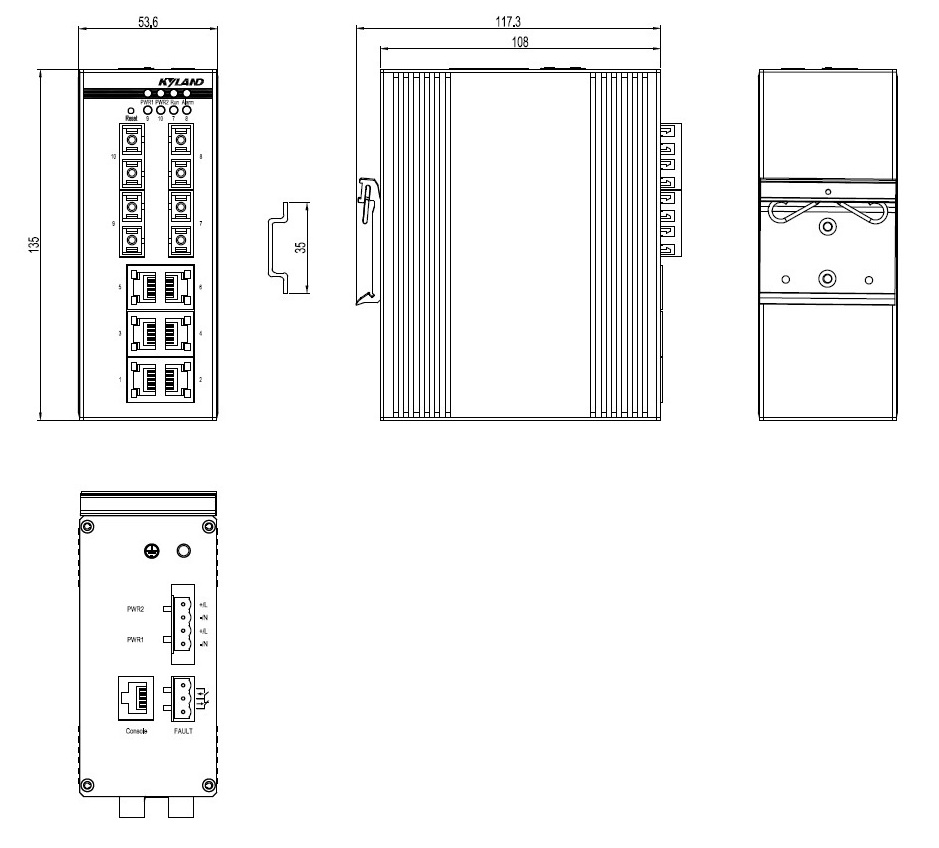

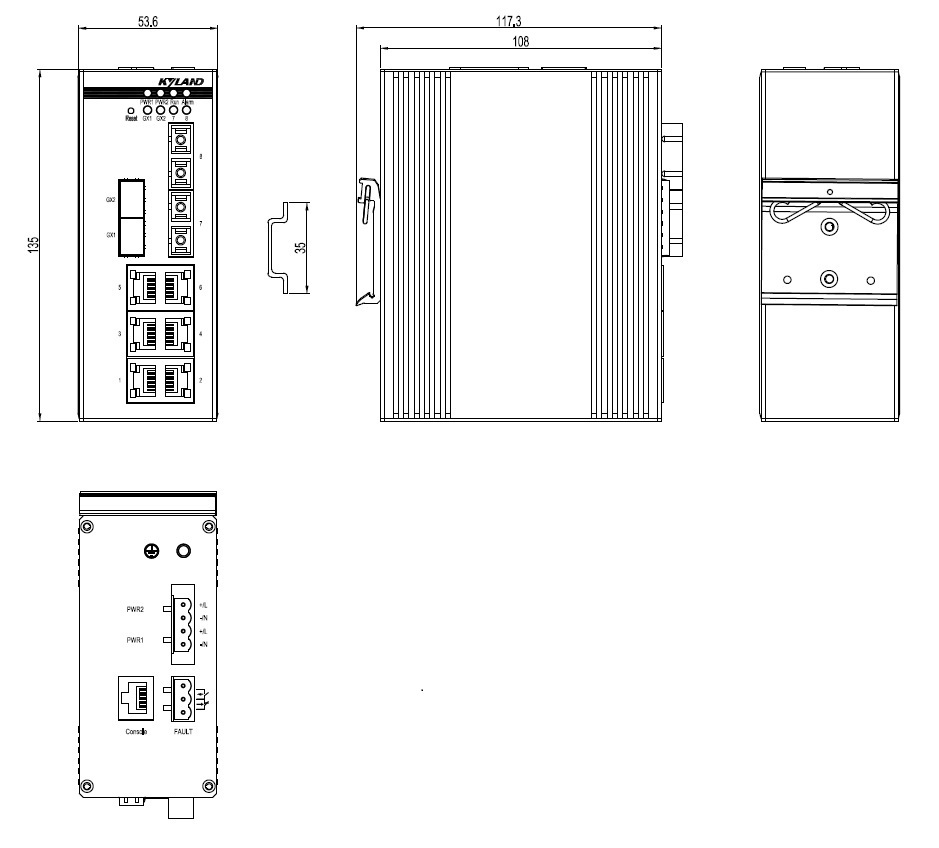

機械尺寸

訂購信息

產品選型

產品型號	輸出接口	電源
SICOM3000-2GX2S6T-SC40-LV-LV	2×100Base-X, 1000Base-X, 10/100/1000Base- T(X) SFP接口 2×100Base-FX, 單模光口, SC接頭, 1310nm, 40km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-2GX2M6T-SC05-LV-LV	2×100Base-X, 1000Base-X, 10/100/1000Base- T(X) SFP接口 2×100Base-FX, 多模光口, SC接頭, 1310nm, 5km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-4S6T-SC40-LV-LV	4×100Base-FX, 單模光口, SC接頭, 1310nm, 40km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-4M6T-SC05-LV-LV	4×100Base-FX, 多模光口, SC接頭, 1310nm, 5km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-3S6T-SC40-LV-LV	3×100Base-FX, 單模光口, SC接頭, 1310nm, 40km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-3M6T-SC05-LV-LV	3×100Base-FX, 多模光口, SC接頭, 1310nm, 5km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-2S6T-SC40-LV-LV	2×100Base-FX, 單模光口, SC接頭, 1310nm, 40km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入
SICOM3000-2M6T-SC05-LV-LV	2×100Base-FX, 多模光口, SC接頭, 1310nm, 5km 6×10/100Base-T(X) RJ45電口	12-48VDC, 冗余輸入

選購配件

配件型號	配件說明
SFP模塊	參考工業級SFP模塊選購表
DT-BGAZ-02	壁掛安裝板
DT-FCZ-RJ45-01	單口RJ45防塵罩
RJ45/DB9-2M	串口網管線，RJ45/DB9，2米，編碼：111030019
