SICOM3024GS是針對于視頻監控、安防等系統對大功率PoE交換機的需求而設計開發的二層/三層管理型工業以太網PoE交換機，為19英寸1U機架式安裝，最多支持4個萬兆或者千兆上行端口和24個千兆PoE端口。SICOM3024GS的PoE功能支持IEEE802.3af/at標準，最大可達240W的PoE功率輸出。支持Vlan、快速冗余環網、Qos等豐富二層特性，支持靜態路由、RIP、OSPF等三層功能，具有高性能視頻傳輸能力，支持組播協議，并支持高性能的EMC特性，是適用于嚴酷的工業環境的網管型機架式交換機。SICOM3024GS具有高帶寬、多端口、大功率PoE、高性能視頻傳輸能力等特點，可廣泛應用于石化行業、軌道交通行業、自動化、電力等各個行業。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局廣播風暴抑制(QOS風暴策略) |
| 冗余技術 | 支持DT-ring, DT-ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP, 自愈時間<20ms，且與網絡范圍大小無關 支持RSTP/MSTP |
| 組播技術 | 支持IGMP-snooping 支持GMRP 支持靜態組播 支持IGMP v2/v3 |
| 路由技術（僅三層支持） | 支持OSFPv2 支持靜態路由 支持RIPv1/v2 支持IGMP 支持PIM-SM, PIM-DM |
| 安全技術 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 |
| 服務質量管理 | 支持ACL 支持Qos, 802.1p（CoS）和DSCP 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持SFTP/HTTP軟件升級 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警 支持DDM (SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP 支持基于NAT的IP轉換 |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持PTPv2，對時精度±100ns |
| 產品規格 | |
| 技術標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af IEEE 802.3at |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1-4093 組播組數 256 MAC表 16K 包緩沖區 32Mbit 包轉發率 83.3Mpps 交換延遲 ＜10us 視頻傳輸能力： 支持24路攝像頭，無卡頓； 4M/8M/12M碼流； 支持Jumbo幀。 |
| 接口 | 千兆電口 10/100/1000Base-T(X)自適應以太網RJ45接口 千兆光口 1000Base-X千兆SFP接口 萬兆口 10GBase-X, SFP+接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max,10A@1s, 60W Max USB儲存 一路USB接口，支持自動備份配置功能 |
| 狀態指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT POE指示燈:ACT |
| 電源 | 輸入電壓 220VAC 接入端子 5芯7.62mm間距插入式端子 功率 240W PoE 功率輸出 過載保護 支持 反接保護 支持 冗余保護 支持 |

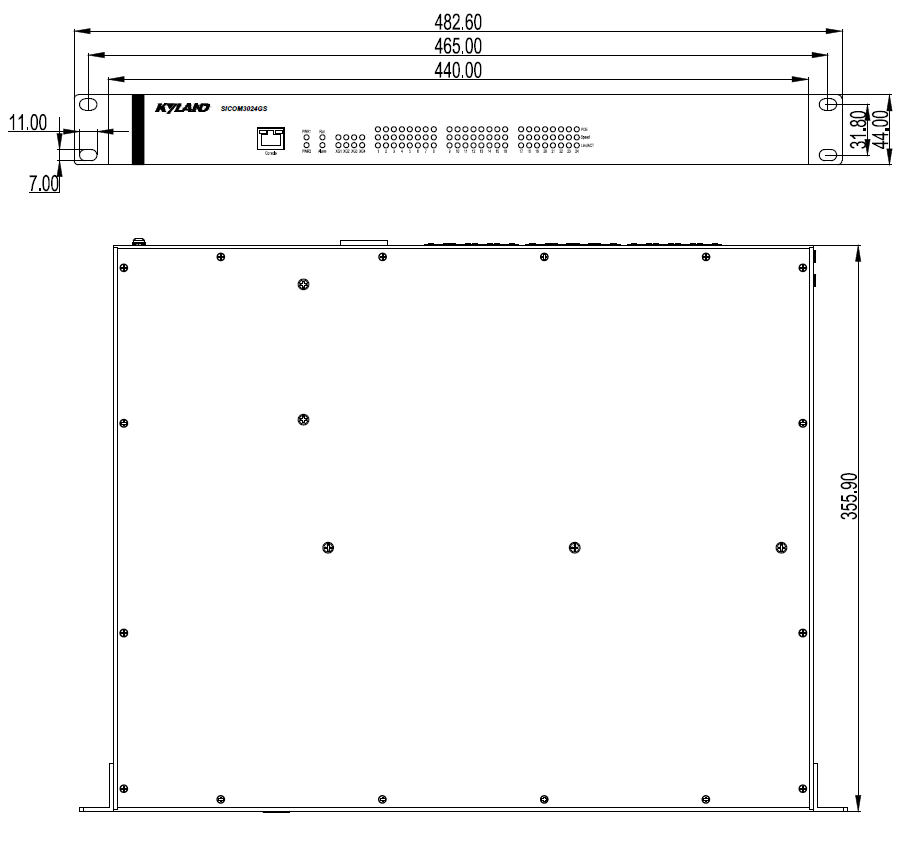

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×355.9mm(W×H×D) 重量 ＜5kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF ＞300000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8（工頻磁場）300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脈沖磁場) 300A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
二層交換機
| 產品型號 | 輸出接口 | 電源 |
| SICOM3024GS-4X24GP-H3-H3 |
4×10GBase-X SFP+接口，24×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-4GX24GP-H3-H3 |
4×1000Base-X SFP接口，24×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口，8×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-12GX16GP-H3-H3 |
12×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口，12×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-16GX12GP-H3-H3 |
16×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
三層交換機
| 產品型號 | 輸出接口 | 電源 |
| SICOM3024GS-L3G-4X24GP-H3-H3 |
4×10GBase-X SFP+接口，24×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-L3G-4GX24GP-H3-H3 |
4×1000Base-X SFP接口，24×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-L3G-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口，8×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-L3G-12GX16GP-H3-H3 |
12×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-L3G-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口，12×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
| SICOM3024GS-L3G-16GX12GP-H3-H3 |
16×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE電口 |
220VAC(85-264VAC)，冗余輸入 |
選購配件
| 配件 | 配件說明 |
| 萬兆SFP+模塊 | 參考工業級萬兆SFP+模塊選購表 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯7.62毫米間距電源端子，編碼：107010125 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010124 |
| 掛耳 | 單個安裝掛耳，編碼：109999003 |
Kyland-SICOM3024GS-Datasheet-CN
