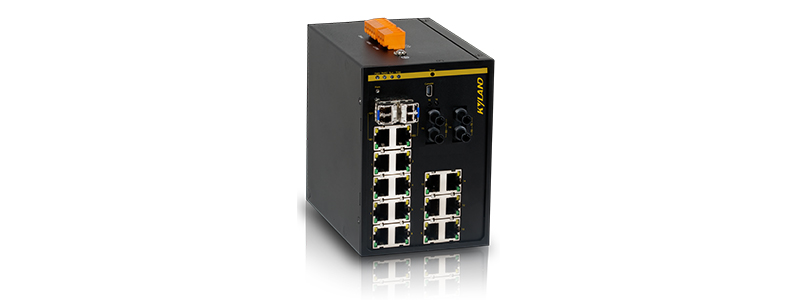

SICOM3216網管型交換機是一款綠色工業以太網產品，最多支持2個千兆Combo接口，2個光電可選百兆接口和14個百兆電口。SICOM3216支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），RSTP，VLAN，組播，QoS、SSH, SSL等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM3216具有IP40防護的金屬外殼，抗強振動的卡軌座，-40℃-+85℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，目前已廣泛應用于風電，配網，交通，石油石化等工業領域。
| 軟件功能 | |
| 交換功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族, 自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 安全技術 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址綁定 |
| 服務質量管理 | 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持FTP/TFTP軟件升級 支持電源告警,端口告警和環告警 支持環路檢測 支持CRC保護 支持RMON 支持端口鏡像 支持線纜故障檢測 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP server/snooping/client，DHCP Option 82 |
| 時鐘管理 | 支持SNTP Client |
| 產品規格 | |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE802.1X |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1～4093 組播組數 256 MAC表 8K 包緩沖區 2Mbit 包轉發率 5.4Mpps 交換延遲 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口; 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, 單/多模SC/ST/FC任選; 10/100Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <18W 過載保護 支持 反接保護 支持 冗余保護 支持 |

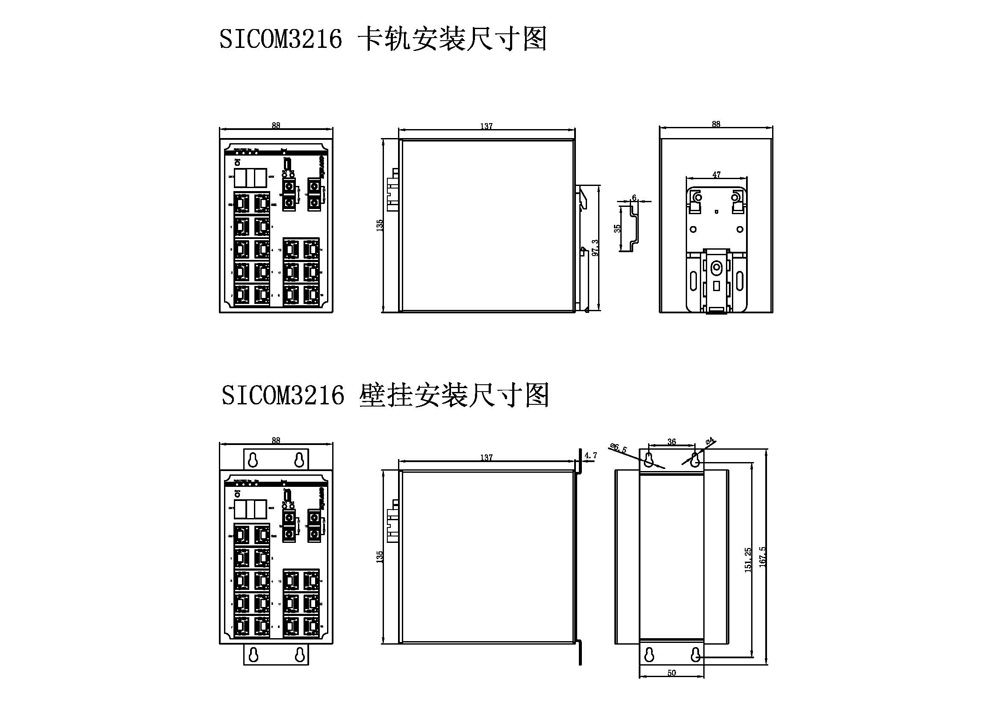

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 88mm×135mm×137mm(W×H×D) 重量 1.25Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 465000h 保修期 5年 |
| 認證 | UL508, Class I Div 2, CE(EMC), FCC: 采用L2:24-48VDC電源的型號. UL508, Class I Div 2: 采用L5:12-24VDC電源的型號. |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3216-Ports-Connector-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
16T=16×10/100Base-T(X) RJ45電口 2S14T=2×100Base-FX,單模光口;14×10/100Base-T(X) RJ45電口 2M14T=2×100Base-FX,多模光口;14×10/100Base-T(X) RJ45電口 2G16T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;16×10/100Base-T(X) RJ45電口 2G2S14T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;2×100Base-FX,單模光口;14×10/100Base-T(X) RJ45電口 2G2M14T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;2×100Base-FX,多模光口;14×10/100Base-T(X) RJ45電口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km NA：無百兆光口時, Connector項為空 |
|
PS1-PS2:冗余電源輸入 |
L2-L2=24-48VDC(18-72VDC),冗余輸入 L5-L5=12-24VDC(9-36VDC),冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
DT-BGAZ-02 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
|
DT-XL-Mini USB -USB-2m |
USB管理線纜,Mini USB to USB,2m |
